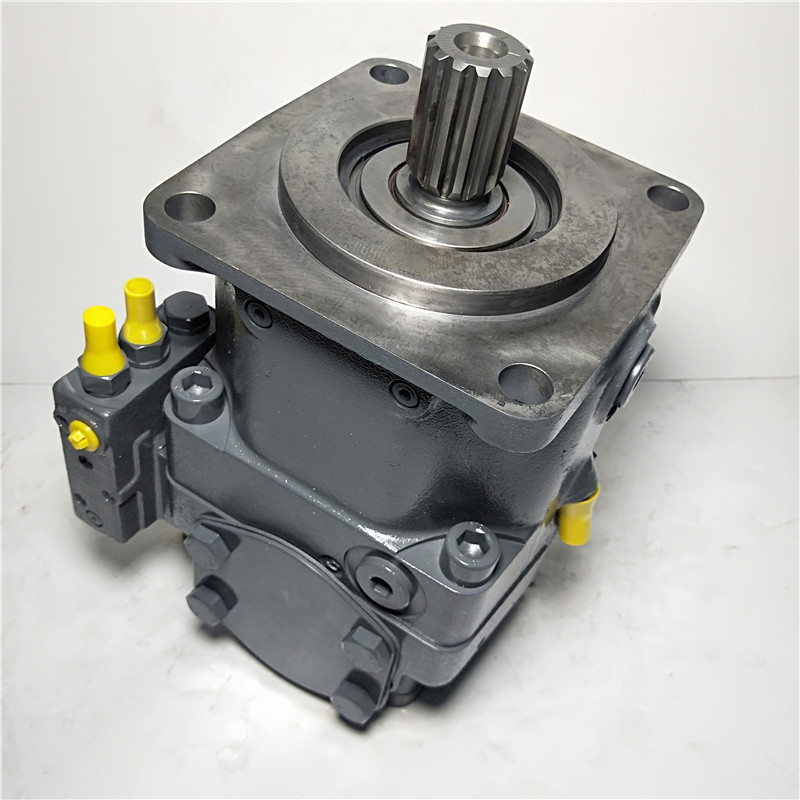

400-450 BAR Hidrolik Piston Pompaları A11VLO145 A11VLO260 Rexroth Ekseli Piston Pompası

Hidrolik pompa A11VO A11VLO145 A11VLO260 Hidrolik pompa AA11VO190

Güvenlik talimatları

- A11VO pompaları açık devrelerde kullanılmak üzere tasarlanmıştır.

- Aksyal piston ünitelerinin proje planlaması, montajı ve devreye girmesi nitelikli personel tarafından yapılmalıdır.

- Aksyal piston ünitesini kullanmadan önce kullanım kılavuzunu dikkatlice okuyun.

- Aksyal piston ünitelerinin (özellikle elektromanyetiklerin) çalışma sırasında ve kısa bir süre sonra yanma riski olabilir.

- Aksyal piston ünitesinin özellikleri farklı çalışma koşullarına (iş basıncı, yağ sıcaklığı) göre değişebilir.

- Çalışan boru hattı petrol çıkışı:

· Maksimum belirli basınç için yağ açma ve sabit iplik tasarımı.Makinenin veya sistemin üreticisi, bağlantı elemanlarının ve hatların güvenlik faktörünün belirtilen çalışma koşullarına (basınç, akış, hidrolik sıvı, sıcaklık).

· İş hattı yağ çıkışı ve işlevsel yağ çıkışı sadece hidrolik hat için kullanılır.

- Basınç kapatma valfleri ve basınç düzenleyicileri aşırı basınç güvenlik koruması sağlamaz.

- Burada yer alan verilere ve talimatlara uymalısınız.

- Ürün, ISO 13849 genel mekanik güvenlik kavramına uygun bir bileşen olarak onaylanamaz.

- Aşağıdaki sıkıştırma torkunu kullanarak:

Eklem:

Lütfen kullanılacak eklemlerin sıkıştırma torkları için üreticinin talimatlarına bakın.

· Montaj çubukları:

DIN 13 ve ASME B1.1 telleri ile ISO metrik iplikleri olan montaj vidaları için, VDI 2230'a göre bireysel kutuların sıkıştırma torkunu kontrol etmek önerilir.

· Aksyal piston ünitesinin iğneli deliği:

En fazla izin verilen sıkıştırma tork MG Max, iç iğneli delikler için en yüksek değerdir ve bu değeri geçmemelidir.

· Kilitlenme vida:

Aksyal piston birimleri ile sağlanan metal kilitlenme vidaları için kilitlenme vidaları için gerekli olan sıkıştırma tork MV kullanılır.

	Seri	A11VO Aksyal piston değişken pompası
	Özellikleri	40,60,75,95,130,145,190,260
		Seri 1
	Çalışma basıncı	Ortak basınç 400 bar (40Mpa), en yüksek basınç 450 bar (45Mpa)
Kontrol modu: LR güç kontrolü DR basınç kontrolü HD hidrolik kontrol, pilot basıncı ile ilişkili Proporsiyonel elektromanyetik ile elektrikli kontrol	Özellikler	Swash plaka aksyal piston değişken pompası, açık döngülü hidrolik sistemde hidrostatik aktarım için kullanılır. Temel olarak yürüyüş operasyonlarında mekanik uygulamalar için tasarlanmıştır. Tankın basınç altında olması veya seçmeli olarak yerleşik bir yakıt pompası kullanılması şartıyla pompa otomatik çalıştırma ve yakıt doldurma şartıyla çalıştırılır. Çeşitli uygulamaların gereksinimlerini karşılamak için çeşitli kontrol seçenekleri sağlayın. Güç kontrol seçenekleri pompa çalışırken bile dıştan ayarlanabilir. Çapraz asansör, dişli pompaları ve aksyal piston pompaları için uygundur, yani % 100 çapraz asansör. Çıktı akışı sürücü hızına orantılıdır ve qV Max ve qV min = 0 arasında adımsız değişebilir.
