4/3 servo solenoid valfleri, yüklü elektronik (OBE), pozitif örtüşme ve konum geri dönüşü

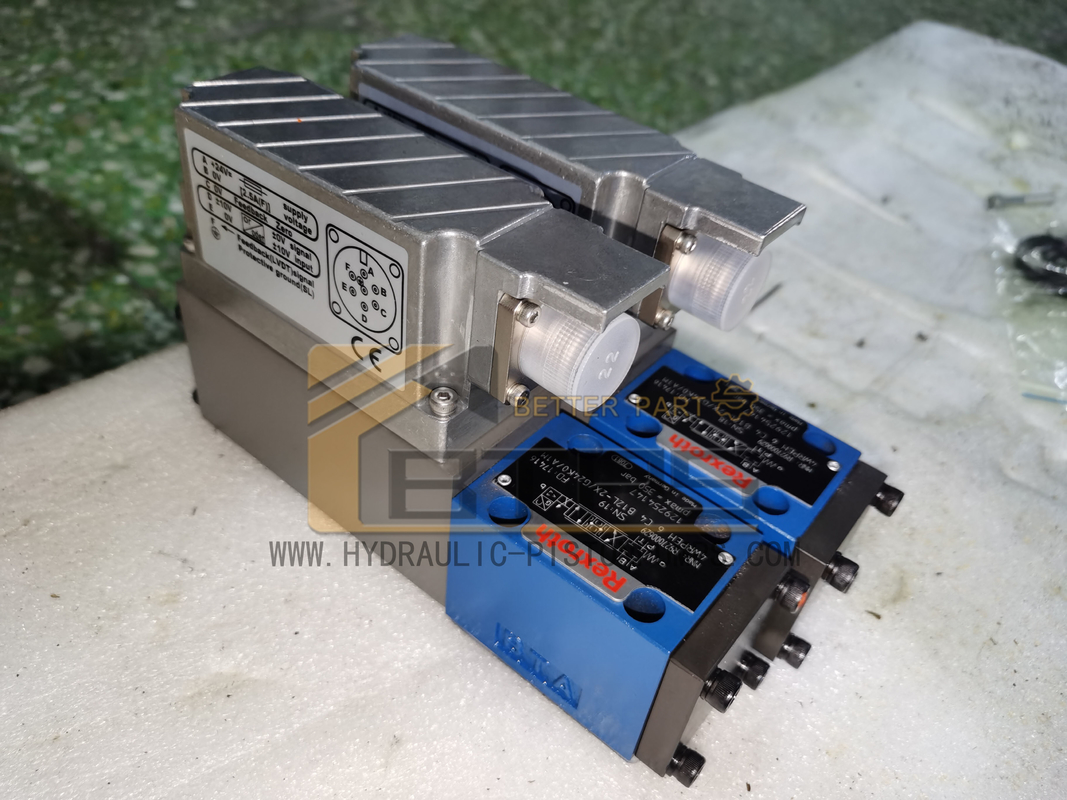

4WRPE 4WREF 4WREE 4WREQ 4WREEM Serisi Hidrolik Proporsiyonel Yön Kontrol Valfı 4WREE 10 W1-75-2X/G24K31/A1V
Yönlü valfler, solenoidle çalışan yönlü spole valfleridir. Akışın başlangıcını, durmasını ve yönünü kontrol ederler.bir veya iki solenoidKontrol bobini; ve hayır, bir veya iki geri dönüş yayı. Voltaj ve elektrik bağlantısı değişimleriyle, tüm program içinde tam bir dizi bobin mümkündür.4000 PSI'den 5000 PSI'ye ve 21 GPM'den 32 GPM'ye kadar akış ve basınç oranları çok çeşitli uygulamaları kapsar..
Özellikleri
Doğrudan çalıştırılan NG6 ve pozitif üst üste olan 10 valf, her iki taraftan da çalıştırılır ve konum kontrolü, sembolü E veya WFabrikada kalibre edilen ölü bant tazminatı ve kazanç
6P + PE elektrik bağlantısı (standart), sinyal girişi: A1 = ±10 V arayüzü olan diferansiyel güçlendirici (istek üzerine F1)
Alt plaka bağlama için montaj deliği konfigürasyonu NG6 ile ISO 4401-03-02-0-94 ve NG10 ile ISO 4401-05-04-0-94
DIN 43563-AM6'ya uygun fişlendirici konektörler, katalog bölümü RE 08008'e bakın (ayrı sipariş verin)
Katalog bölümleri RE 45053 ve RE 45055'e göre alt plakalar (ayrıca sipariş verin) İsteğe bağlı varyasyonlar
Standart uygulamalar için, örneğin Valve elektronik 11P + PE (plug-in konektör)
Boyut 6
* Alt plaka montajı için:
ISO 4401-3, NFPA T3'e göre port örneği.5.1M R1,
ve ANSI B93.7 D 03
* Islak pinli AC veya DC solenoidler
* Ayrılabilir bobinli solenoidler
* Bireysel veya merkezi bağlantı olarak elektrik bağlantısı
* İsteğe bağlı rulo pozisyon izleme
* Yumuşak geçiş özellikleri
- Doğrudan solenoidle çalıştırılan yönlü spool valfi yüksek performanslı sürüm
- Çıkarılabilir bobinli ıslak pin DC veya AC solenoidler
- Solenoid bobini 90o çevrilebilir
- Bobini değiştirirken basınçlı oda açmak gerekmez.
- Bireysel veya merkezi bağlantılar olarak elektrik bağlantıları
- El kontrolü, isteğe bağlı.
|
Genel
|
|
İnşaat
|
Doğrudan çalıştırılan, çelik kapağı olmayan spiral tipi valf
|
|
Aktifleştirme
|
Konum kontrolü ile orantılı solenoid, OBE
|
|
Bağlantı tipi
|
Alt plaka, montaj deliği konfigürasyonu NG6 (ISO 4401-03-02.0-94)
|
|
Montaj konumu
|
İsteğe bağlı
|
|
Çevre sıcaklık aralığı °C
|
-20.... +50
|
|
Titreme direnci, test durumu
|
En fazla 25 g, üç boyutta sallayarak (24 saat)
|
|
Hidrolik (HLP46 ile ölçülür, 0oi=40°C士5°C)
|
|
Basınç sıvısı
|
DIN 51524.. 535, diğer sıvılara uygun hidrolik yağlar önceden danıştıktan sonra
|
|
Önerilen viskozluk aralığı mm2/s
En fazla izin verilen mm2/s
|
20... 100
|
|
10...800
|
|
Basınç sıvısı sıcaklık aralığı °C
|
-20... +70
|
4WRPE 6 E 08SJ2X/G24K0/A1M 0 811 404 148
4WRPE 6 E 18SJ2X/G24K0/A1M 0 811 404 140
4WRPE 6 E 32SJ2X/G24K0/A1M 0 811 404 141
4WRPE 6 W 08SJ2X/G24K0/A1M 0 811 404 145
4WRPE 6 W 18SJ2X/G24K0/A1M 0 811 404 142
4WRPE 6 W 18SJ2X/G24K0/F1M 0 811 404 146
4WRPE 6 W 32SJ2X/G24K0/A1M 0 811 404 143
4WRPE 6 W 32SJ2X/G24K0/F1M 0 811 404 147
4WRPE 6 E 08SJ2X/G24K0/A1M 0 811 404 148
4WRPE 6 E 18SJ2X/G24K0/A1M 0 811 404 140
4WRPE 6 E 32SJ2X/G24K0/A1M 0 811 404 141
4WRPE 6 W 08SJ2X/G24K0/A1M 0 811 404 145
4WRPE 6 W 18SJ2X/G24K0/A1M 0 811 404 142
4WRPE 6 W 18SJ2X/G24K0/F1M 0 811 404 146
4WRPE 6 W 32SJ2X/G24K0/A1M 0 811 404 143
4WRPE 6 W 32SJ2X/G24K0/F1M 0 811 404 147
