| 01 |
3 ana port |
3 |
| 4 ana port |
4 |
| 02 |

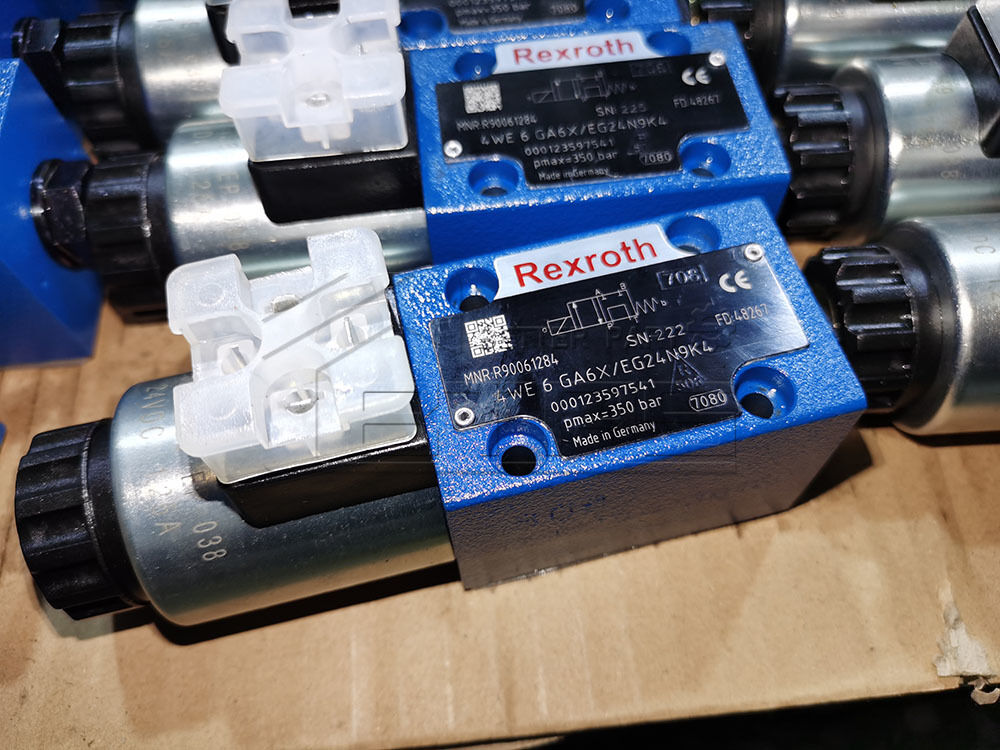

Yönsel valf |
Biz |
| 03 |
Boyut 6 |
6 |
| 04 |
Semboller e. g. C, E, EA, EB, etc.; olası versiyon için, Simboller'e bakın |
|
| 05 |
Bileşen serisi 60... 69 (60... 69: değişmeyen kurulum ve bağlantı boyutları) |
6X |
| 06 |
Bahar dönerken. |
Kod yok |
| İlkbahar dönmeden. |
O. |
| "Spring'ın geri dönüşü olmadan" |
OF |
| 07 |
Yüksek güçlü solenoid, ıslak-pin, ayırılabilir bobine ile. |
E. |
| 08 |
Doğrudan voltaj 24 V |
G24 |
| Değişen voltaj 230 V, 50/60 Hz |
W230 |
| AC voltajı 110 V veya 120 V, 50/60 Hz |
W110
W + voltaj |
| Doğrudan voltaj 205 V. |
G205 |
| DC solenoid with rectifier for AC voltage (not frequency-related; only available with plug-in connection with cover, see central connection dimensions) DC solenoid with rectifier for AC voltage (not frequency-related; only available with plug-in connection with cover, see central connection dimensions) DC solenoid with rectifier for AC voltage (not frequency-related; only available with plug-in connection with cover, see central connection dimensions) |
W110R |
| Nominal voltage 96 V at DC solenoid in case of operation with AC voltage mains (110 V - 50/60 Hz with an admissible voltage tolerance of +/- 10 %) |
G96. |
| Nominal voltage 205 V at DC solenoid with operation with AC voltage mains (AC voltaj ağları 230 V |
G205 |
|
Düzleyici ile kontrol yoluyla AC voltaj şebekelerine bağlantı
1)
|
| 09 |
El kontrolü olmadan. |
Kod yok |
| Gizli manuel geçersizleştirme (standard) |
N9 2) |
| - El kontrolüyle. |
N 2) |
| Kilitlenebilir manuel geçersizleştirme ile "mushroom button" (küçük) |
N4 2) |
| Kilitlenebilir manuel geçersizleştirme "mushroom button" (büyük) |
N5 2); 3) |
| "Mushroom Button" (büyük), kilitlenemez. |
N6 2) |
| Kilitlenebilir manuel geçersizleştirme "nut" |
N7 2) |
| Elektrikli bağlantı |
| 10 |
Bireysel bağlantı |
| DIN EN 175301-803 |
K4 4) |
| Eşleşme bağlantısı olmadan, bağlantısı olan AMP Junior-Timer |
C44) |
| DT 04 - 2PA (Deutsch plug) |
K404); 7) |
| Mating bağlantısı olmadan, 4-pole with connector M12 x 1 according to IEC 60947-5-2, integrated interference protection circuit and status LED |
K72L5) |
| Without mating connector, 4-pole with connector M12 x 1 according to IEC 60947-5-2, integrated interference protection circuit and status LED (no connection pin 1 to pin 2) (İlişki pını 1'den pına 2'ye) |
K73L5) |
| Merkezi bağlantı |
| Kablo girişi kapağında, işaretli ışıkla. |
DL |
| Central plug-in connection at the cover, with indiSAARor light (without mating connector); connector according to DIN EN 175201-804 (DİN EN 175201-804) |
DK6L6) |
| M12x1 plug-in bağlantısı ile, yüksek performanslı versiyonu: 4 kutup |
DK24L 5) |
| M12x1 plug-in bağlantısı ile, yüksek performanslı versiyon: 4 kutup, entegre müdahale koruma devri, LED ile işletim ekranı |
DK35L 5) |
| Rulo pozisyonunun izlenmesi |
|
|
| 11 |
Pozisyon anahtarı olmadan |
Kod yok |
| İndüktif pozisyon anahtarı tipi QM |
| İzlenen spool pozisyonu |
QMAG24 |
| İzlenen spool pozisyonu |
QMBG24 |
| İzlenen dinlenme pozisyonu |
QM0G24 |
| İndüktif pozisyon anahtarı tipi QR |
| İzlenen dinlenme pozisyonu |
QR0G24S |
| İzlenen rulo pozisyonu "a" ve "b" |
QRABG24E |
| İndüktif pozisyon anahtarı tipi QL |
| İzlenen spool pozisyonu |
QLAG24 |
| İzlenen spool pozisyonu |
QLBG24 |
| İndüktif yakınlık algılayıcısı tipi QS |
| İzlenen spool pozisyonu |
QSAG24W |
| İzlenen spool pozisyonu |
QSBG24W |
| İzlenen bobin pozisyonu "0" |
QS0G24W |
| İzlenen spool pozisyonu "0" ve "a" |
QS0AG24W |
| İzlenen spool pozisyonu "0" ve "b" |
QS0BG24W |
| İzlenen rulo pozisyonu "a" ve "b" |
QSABG24W |
| Daha fazla ayrıntı için, 24830 veri sayfasına bakın. |
| 12 |
Gaz ekleme olmadan |
Kod yok |
| Dönerle. |
| Bağlantı |
Throttle Ø in mm |
| 08 mm. |
10 mm. |
12 mm. |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
= R10 |
= R12 |
| A ve B. |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
X12'ye eşittir. |
| Valfın performans limitini aşan akışlarla kullan (bkz. |
| Sıkıştırma boyu |
| 13 |
42 mm (standart) |
Kod yok |
| 22 mm |
Z |
| Mühür malzemesi |
| 14 |
NBR mühürleri |
Kod yok |
| FKM mühürleri |
V |
| Süzgeçlerin kullanılan hidrolik sıvıyla uyumluluğunu gözlemleyin. |
| 15 |
Kaybedilecek bir delik olmadan. |
Kod yok |
| Kaybeden delikle. |
- Evet. |
| Kapatma deliği ve kilitleme iğnesi ile ISO 8752-3x8-St |
- 62'yi. |
| 16 |
Basit metinde daha fazla ayrıntı |
* |
