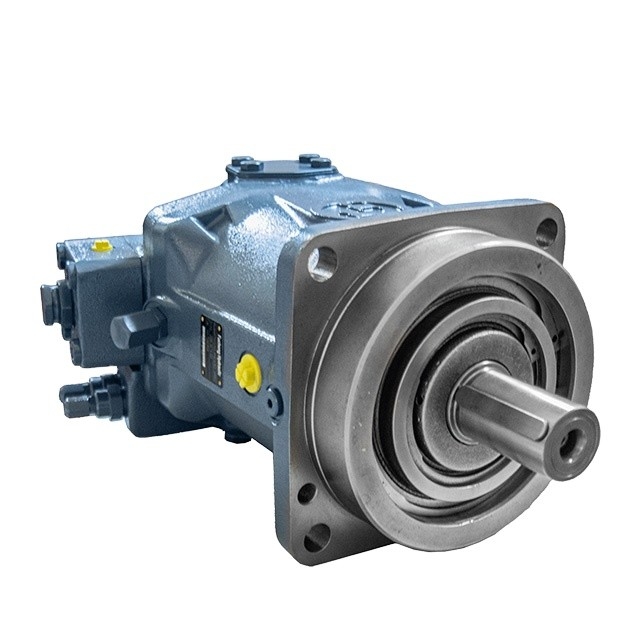

Rexroth A7VO Hidrolik Aksyal Piston Pompası A7VO12 A7VO28 Değişken Piston Hidrolik Pompası A7VO55 A7VO80

Güvenlik talimatları

- A7VO pompaları açık devrelerde kullanılmak üzere tasarlanmıştır.

- Aksyal piston ünitelerinin proje planlaması, montajı ve devreye girmesi nitelikli personel tarafından yapılmalıdır.

- Aksyal piston ünitesini kullanmadan önce kullanım kılavuzunu dikkatlice okuyun.

- Aksyal piston ünitelerinin (özellikle elektromanyetiklerin) çalışma sırasında ve kısa bir süre sonra yanma riski olabilir.

- Aksyal piston ünitesinin özellikleri farklı çalışma koşullarına (iş basıncı, yağ sıcaklığı) göre değişebilir.

- Çalışan boru hattı petrol çıkışı:

· Maksimum belirli basınç için yağ açma ve sabit iplik tasarımı.Makinenin veya sistemin üreticisi, bağlantı elemanlarının ve hatların güvenlik faktörünün belirtilen çalışma koşullarına (basınç, akış, hidrolik sıvı, sıcaklık).

· İş hattı yağ çıkışı ve işlevsel yağ çıkışı sadece hidrolik hat için kullanılır.

- Basınç kapatma valfleri ve basınç düzenleyicileri aşırı basınç güvenlik koruması sağlamaz.

- Burada yer alan verilere ve talimatlara uymalısınız.

- Ürün, ISO 13849 genel mekanik güvenlik kavramına uygun bir bileşen olarak onaylanamaz.

- Aşağıdaki sıkıştırma torkunu kullanarak:

Eklem:

Lütfen kullanılacak eklemlerin sıkıştırma torkları için üreticinin talimatlarına bakın.

· Montaj çubukları:

DIN 13 ve ASME B1.1 telleri ile ISO metrik iplikleri olan montaj vidaları için, VDI 2230'a göre bireysel kutuların sıkıştırma torkunu kontrol etmek önerilir.

· Aksyal piston ünitesinin iğneli deliği:

En fazla izin verilen sıkıştırma tork MG Max, iç iğneli delikler için en yüksek değerdir ve bu değeri geçmemelidir.

· Kilitlenme vida:

Aksyal piston birimleri ile sağlanan metal kilitlenme vidaları için kilitlenme vidaları için gerekli olan sıkıştırma tork MV kullanılır.

	Seri	A7VO değişken pompası (yürüme makineleri için)
	Özellikleri	28,55,80,107,160
		SERİS 6
	Çalışma basıncı	35MPa,PEK basınç: 40MPa
Kontrol modu: LR güç kontrolü DR basınç kontrolü HD hidrolik kontrol, pilot basıncı ile ilişkili Proporsiyonel elektromanyetik ile elektrikli kontrol	Özellikler	- Evet. Açık döngü hidrostatik aktarım için kullanılan eğri yapı aksyal konili piston değişken pompa - Yürüyüş makineleri ve endüstriyel alanlar için uygundur - Çıktı akışı hız ve pompa yer değiştirmesine orantılıdır ve akış hızı maksimumdan sıfıra kadar adımsız ayarlanabilir (qvmax'dan QV min = 0). - Çoklu değişken mod çeşitli ayarlama ve kontrol cihazları için uygundur - Güçlü ve kompakt rulman sistemi, uzun hizmet ömrü
